Tópicos - Dead_Boy

Páginas: 1
1
Projectos DIY / Torna a tua arma mais real!!
« em: Junho 10, 2012, 17:20:20 pm »
Boas outra vez pessoal.

Porque primamos pelo realismo, resolvi criar um sistema em que depois de um mag ser trocado, seja necessário puxar a culatra para a arma voltar a disparar.
O sistema vai estar apenas disponível para utilizadores de mosfet, dispostos a fazer uma pequena alteração física na replica.

Edit: Pelos meus cálculos a placa fica com cerca de 2x5 cm :)  muito bom, cabem em qualquer lado

Video:

Shot sensor

Disponível para tirar Dúvidas

Dead_Boy

2
Projectos DIY / Bomba diy
« em: Junho 10, 2012, 00:08:51 am »
Pois é pessoal

Ontem fui contactado por um user para ajudar numa bomba entretanto vou deixando aqui o que tenho estado a fazer durante o dia de hoje....

Objectivo: Fazer uma bomba que está dentro de uma mala.
Para desactivar: Cortar um dos 8 fios

Detalhes: Assim que a mala é aberta, da-se inicio a contagem ( já foste, se a fechares já não para...)em "x" segundos tens que te decidir a cortar um fio para ela ser desactivada. Para te ajudar, tens um "bip" de minuto a minuto :)

Visão Geral:



Video:

http://youtu.be/lMtITKTaeo0

3
Problemas com o Portal? / Acordo Ortográfico
« em: Maio 01, 2012, 22:50:56 pm »
Boas, o fórum ainda não tem o dicionário de acordo com o novo acordo pois não?

4
Projectos DIY / MOSFET - ACTIVE BRAKING
« em: Maio 01, 2012, 21:03:48 pm »
AEG MOSFET - ACTIVE BRAKING SYSTEM

O que é um MOSFET ?

O transistor MOSFET (acrónimo de Metal Oxide Semiconductor Field Effect Transistor, ou transístor de efeito de campo metal - óxido - semicondutor), é, de longe, o tipo mais comum de transístores de efeito de campo em circuitos tanto digitais quanto analógicos.

Transístor:O transístor é um componente electrónico que começou a popularizar-se na década de 1950, tendo sido o principal responsável pela revolução da electrónica na década de 1960. São utilizados principalmente como amplificadores e interruptores de sinais eléctricos.

By Wikipédia

O que é SW-AB-LONG? - Desenhado por Terry Fritz (Gandolf)

O SW-AB-é um interruptor de MOSFET concebido para remover a carga de corrente elevada que passa pelo interruptor da AEG mecânica (gatilho).
Tem um circuito que pára o motor muito rapidamente, impedindo-o de iniciar o novo ciclo de disparo.


Especificações:
Tamanho: 1,5 x 1,27 x 5,1 cm
Fusíveis: 20A
Tensão: 8 a 16 VDC
Pico de corrente: 160A
Tempo de ruptura ativa: 100ms

Características:
1. O Active Braking é suave o suficiente para não prejudicar o motor.
2. Totalmente montado e testado.
3. Construído em 20A com fusível auto redefinível.
4. Os MOSFETs são totalmente protegidos contra picos de tensão a partir do motor.
5. Totalmente protegido contra descarga estática.
6. O circuito não faz nenhuma corrente quando não acionados(não gasta bateria)
7. Usa componentes smd para minimizar o tamanho.
8. Muito tolerante a cablagem e placa em mau estado.
8. A falha do MOSFET não faz com que a arma dispare descontroladamente.


Posso construir o SW-AB-LONG?
Absolutamente! O conceito por trás do SW-AB-LONG é totalmente open source. Todos os planos e esquemas estão disponíveis gratuitamente em baixo:

Esquema electrónico:


Lista de componentes:


Placa de circuito impresso:

Localização dos componentes:


Localização dos Fusíveis:


Componentes soldados:


O fio vermelho # 16 é adicionado à placa seguinte e o excesso cortado:


É colocada manga termo retráctil nos fusíveis para que eles não ficam danificados entrar em contato com outros componentes:


As ligações dos fusíveis são dobrados para ir para os buracos na frente e dobrados para cima na parte de trás.


As ligações traseiras são unidas e soldadas.


As ligações são soldadas na e os fios em excesso na parte inferior estão cortados.


Um pedaço de fio 18 # sólido com 2cm de isolamento é soldado.


O terminal mais curto é soldada na placa também.


A parte longa do fio é enrolado em torno dos dois fios de fusíveis e soldado, o mais baixo possível.


O cabo # 16 preto e o cabo 20 # amarelo são soldados a uma extremidade.


Os outros cabos são soldados.


Com a soldadura completa, lavar com agua quente corrente.


Coloca-se manga termo retráctil no cabo do gatilho, amarelo.


Os cabos são dobrados e dispostos da seguinte maneira:


Coloca-se manga termo retráctil a volta de toda a placa para proteger de agressões externas, e está pronto a testar

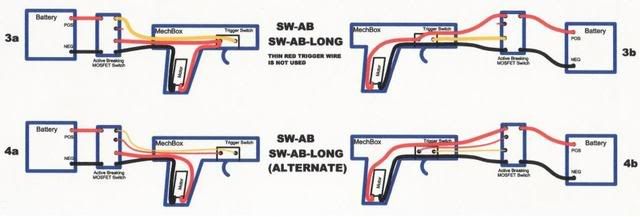

Esquema de Instalação:




É aconselhado torcer os fios do gatilho e do motor para evitar ruído electrónico:
[/img]

Notas:
-O Tutorial foi retirado da Internet, e foi simplificado e traduzido por mim.
-Ainda não fiz nenhum, mas como dizem em cima, são testados.
-Para quem quiser, posso fazer a placa e/ou soldar os componentes com algumas condições(enviar PM)
-A melhor loja para encomendar todos os componentes é http://pt.farnell.com/

Qualquer duvida, questão ou opinião, disponham.

5
Projectos DIY / [Pesquisa] Flash Bang
« em: Janeiro 23, 2012, 19:09:32 pm »
Boas pessoal.

Ando a tentar fazer um grupo de pesquisa para fazer umas flash bang sem pyro DIY.

A ideia é criar uma granada fácil de fazer, e barata, acessível a toda a gente.

O pessoal que estiver interessado...

Afinal várias cabeças pensam mais do que só uma.

;)

6
Réplicas / Gearbox Systema compativel com JG?
« em: Janeiro 05, 2012, 18:37:13 pm »
Boas pessoal,

Estou a pensar comprar uma GB da Systema ja completa para substituir pela original da JG.
A Replica é uma G3 / T3K1 da Jing Gong.

Alguem sabe se são compativeis?
